Compressor shelter내의 HC 누출로 인한 화재/폭발 예방 방안 (3): Detection system

Leak/Gas/Flame Detection System

하기의 그림과 같은 hierarchy의 detection system의 layered protection을 고려하는 것이 일반적이다.



Instrumented leak detection techniques include:

• Hydrogen (or flammable gas) detectors installed where leaking hydrogen is likely to concentrate
• Monitoring piping pressures or flow rates changes- -
• Locating hydrogen piping within another pipe (double containment) and monitoring the annulus for leaks

Detectors should be permanently installed in indoor facilities.

• Use listed or approved devices
• Locate detectors where leaking hydrogen will be accumulate such as:
  • Stagnation points near the ceiling where hydrogen can accumulate
  • Low-velocity regions of enclosure ventilation system

Instrumented leak detection systems should be integrated into the control systems - 다루지 않음.



위에 언급한 것 처럼, compressor에서 누출이 가능성이 높은 곳에 detector를 설치하고, building 상부에 H2 gas가 축적될 수 있는 곳에 detector를 설치하는 것이 맞겠다. 기본적으로 상부에 ridge vent는 필요하다.

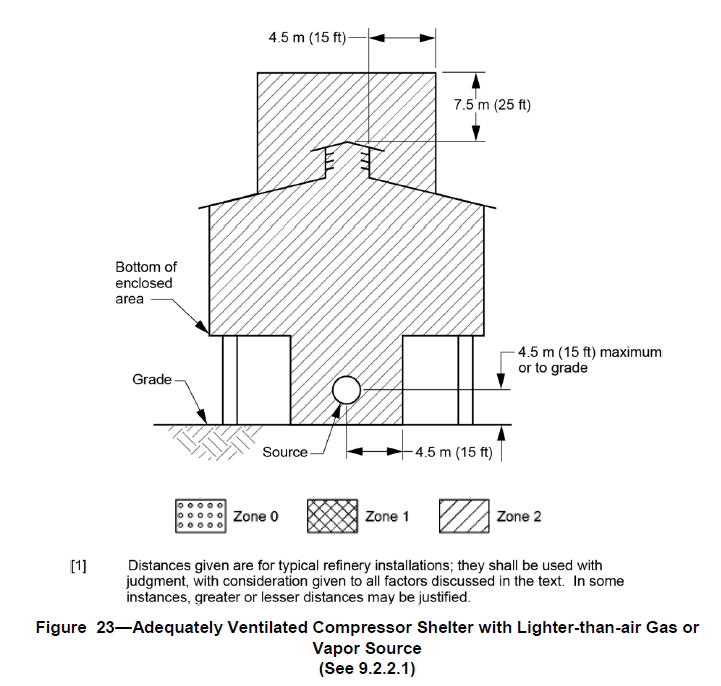

API RP 505



Procedure

• Listen for the sound of high-pressure gas escaping
• Use portable hydrogen detectors
• Check for small leaks by applying a soap bubble solution on the surface of areas where leaks are suspected

주의할 점.

높이 설치된 GDT maintenance 시 추락의 위험을 최소화하기 위한 안전 조치가 필요하다.
